Строительство завода по производству алюминиевой посуды, г. Армавир
Армавир
Производственные предприятия
Задача: Разработать программно-аппаратный комплекс для управления насосами пожаротушения и поддержания давления, с высокими требованиями к надежности

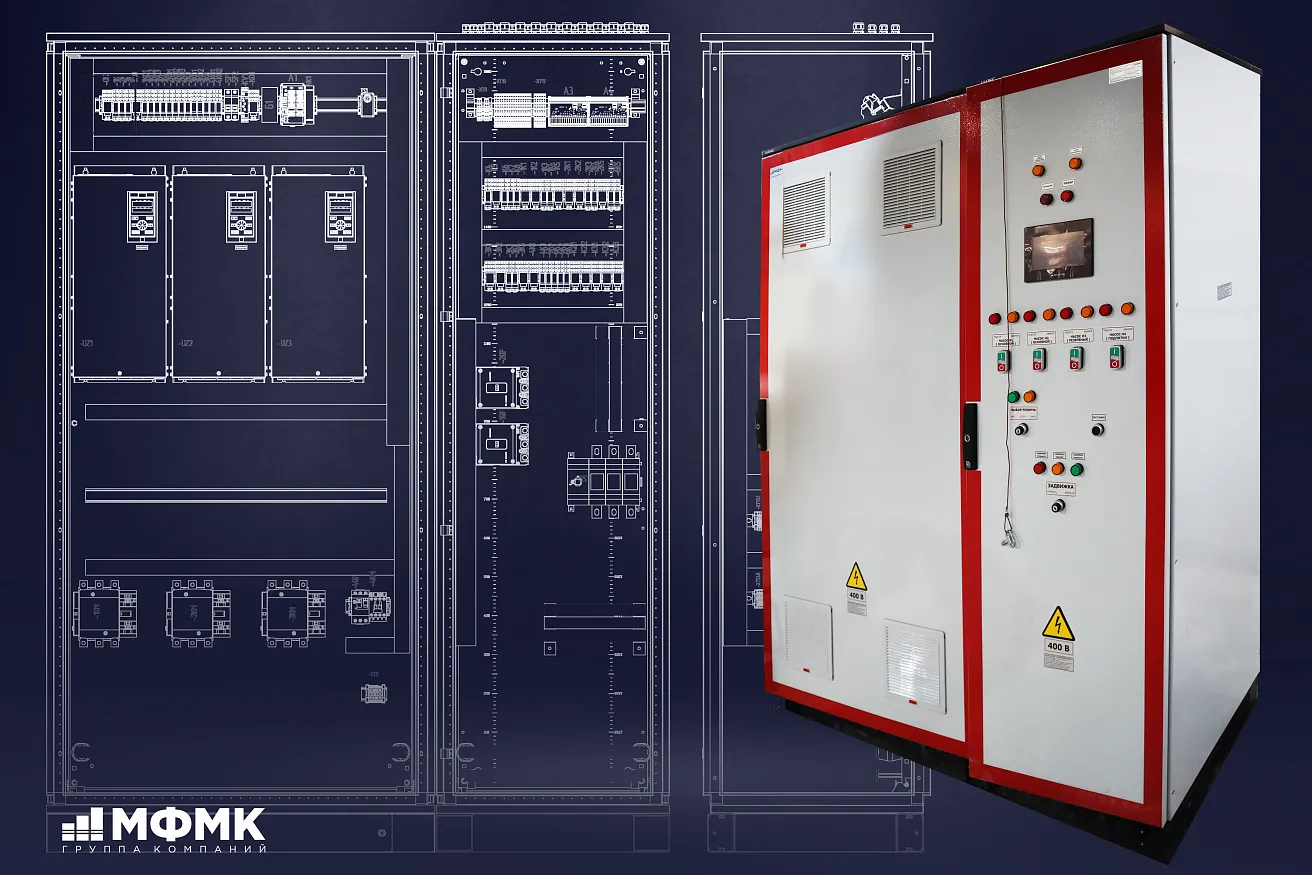

Решение: Разработаны и произведены 2х секционный и 1-секционный шкафы управления, построенные на базе ПЛК и частотных преобразователей (ЧП), с резервированием критически важных узлов и интеллектуальным контролем линий связи.
Шкаф 1 - управление насосами системы автоматического пожаротушения. Три насоса (2 осн. + 1 резерв.) по 75 кВт и один насос подпитки 2,2 кВт.
- Применен специальный ЧП с режимом работы в случае пожара «FireMode» (контроль целостности линии до двигателя и датчиков, ведение журнала аварий);
- Решение позволяет автоматически переключаться на резервную линию при пропадании основной фазы, что критично для систем пожаротушения.
Шкаф 2 – дублирующий панель управления и индикации насосов пожаротушения.
- Дополнительный выносной пульт управления;
- Интеллектуальная диагностика линий датчиков (модули FLC-18 производства МФМК)– ПЛК различает «Норму», «Аварию», «Обрыв/КЗ» для ЭКМ, уровнемеров, затворов и внешних сигналов «Пожар».
Итог: применённые решения обеспечивают высокую надёжность, простую интеграцию в АСУ («сухие контакты» / Modbus RTU) и специальные функции пожарной безопасности.
